1. 項目概述

成都南玻一線熱端DCS（分布式控制系統）項目網絡工程設計，旨在構建一個高性能、高可靠、高安全性的工業控制網絡，為核心生產過程的自動化控制與實時數據交互提供堅實的信息傳輸基礎。本項目網絡將嚴格遵循工業自動化標準，確保熱端生產線的穩定、高效、安全運行，并具備良好的可擴展性與可維護性，以適應未來工廠智能化升級的需求。

2. 設計原則與目標

設計原則：
可靠性優先： 采用工業級設備，關鍵節點與鏈路冗余設計，確保網絡7x24小時不間斷運行。
實時性保障： 優化網絡架構與流量，確?？刂浦噶钆c過程數據的低延遲、確定性傳輸。
安全性強化： 遵循縱深防御理念，實施分區隔離、訪問控制、入侵檢測等多層安全策略。
可管理性： 支持集中化網絡管理，實現設備監控、配置下發、故障快速定位與恢復。
* 標準化與開放性： 遵循主流工業通信協議與標準，保證與DCS、PLC、智能儀表等系統的無縫集成。

設計目標：
構建一個物理與邏輯分離的控制網絡，核心網絡可用性達到99.99%。
關鍵控制數據端到端傳輸延遲小于10ms，滿足實時控制要求。
實現控制網與工廠信息網的安全隔離與可控數據交換。
建立完善的網絡監控與運維體系。

3. 網絡架構設計

采用經典的“三層兩網”架構，實現控制功能的層次化與網絡的有效隔離。

• 信息層（工廠級）： 位于工廠管理層，承載生產管理（MES）、企業資源計劃（ERP）等系統的數據交互。采用高速以太網技術。
• 監控層（車間級）： 為核心層，部署DCS操作員站、工程師站、歷史服務器、應用服務器等。采用環形或雙星型冗余拓撲，使用工業以太網交換機組建。
• 控制層（現場級）： 直接連接現場控制站（DCS控制器）、遠程I/O、智能儀表、變頻器等設備?？刹捎每偩€（如Profibus-DP）或以太網（如Profinet）技術，根據具體設備選型確定。
• 兩網隔離： 通過部署工業防火墻或單向網閘，在控制網（監控層+控制層） 與管理信息網（信息層） 之間建立嚴格的安全邊界，僅允許必需的管理數據（如生產報表、報警信息）單向或受控地從控制網流向信息網，杜絕來自信息網的非法訪問與威脅滲透。

4. 詳細設計方案

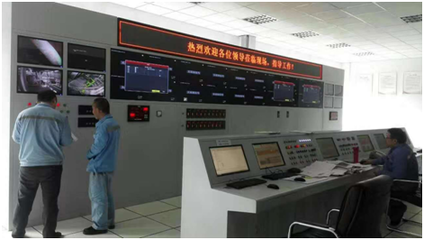

4.1 核心監控網絡
拓撲結構： 在中央控制室區域，采用雙核心交換機配置，形成冗余核心。各工藝段的控制站交換機通過雙光纖鏈路分別上聯至兩臺核心交換機，構成物理鏈路冗余的星型或環形結構。
設備選型： 選用知名品牌的工業級模塊化機架式交換機，支持千兆光纖骨干、百兆/千兆電口接入，具備高速環網協議（如HIPER-Ring，自愈時間<50ms）、VLAN、QoS、端口安全、SNMP管理等功能。
* IP規劃： 為控制網絡劃分獨立的私網IP地址段（如172.16.x.x/16），并依據功能區域（如熔化、成型、退火等）劃分VLAN，實現廣播域隔離與安全分區。

4.2 現場控制網絡
連接方式： 根據DCS控制器與現場設備的接口類型，確定網絡延伸方式。若控制器支持以太網，則通過工業接入交換機下聯；若為現場總線，則通過總線耦合器或通訊模塊接入。
布線設計： 控制室內采用標準機柜與配線架；現場區域采用工業布線方案，使用鎧裝光纜、工業級屏蔽雙絞線，穿金屬管或走橋架敷設，具備良好的抗電磁干擾、防塵、防腐性能。

4.3 網絡安全設計
區域隔離： 根據IEC 62443/ISA-99標準，將網絡劃分為不同的安全區域（如DCS系統區、服務器區、工程師維護區等），區域間通過防火墻實施訪問控制策略（ACL）。
邊界防護： 在控制網與信息網之間部署工業防火墻，僅開放特定的、經過簽名驗證的通信端口與協議。
終端安全： 對操作員站、工程師站安裝主機防護軟件，嚴格管控移動存儲介質使用，實施最小權限原則。
安全審計： 部署日志服務器，收集關鍵網絡設備、安全設備的日志，便于事后審計與溯源。

4.4 網絡管理設計
網管平臺： 部署專用的工業網絡管理軟件，實現對全網交換機的拓撲發現、狀態監控、性能分析、告警管理及配置備份。
時鐘同步： 部署NTP時間服務器，確保DCS系統內所有工作站、控制器、網絡設備的時鐘高度一致，為事件記錄與故障分析提供準確時間戳。

5. 實施要點與驗收標準

• 實施要點： 制定詳細的割接方案，確保在不停產或最小影響下進行網絡部署與調試；所有設備上架、線纜敷設、標簽標識需規范；進行充分的系統聯調與壓力測試。
• 驗收標準： 網絡連通性達到100%；冗余切換功能正常，切換時間符合設計要求；關鍵性能指標（帶寬、延遲、丟包率）測試合格；網絡安全策略驗證有效；文檔（圖紙、配置手冊、測試報告）完整交付。

6.

本網絡工程設計為成都南玻一線熱端DCS系統構建了一個堅固、智能的“神經系統”。通過分層的架構、冗余的配置、嚴密的安全策略和集中的管理，不僅滿足了當前生產控制對網絡實時性、可靠性的苛刻要求，也為未來融入更廣泛的工業互聯網應用預留了清晰的演進路徑，為生產線的安全、穩定、高效與智能化運行奠定了堅實基礎。
